Dalam dunia jaringan komputer, kabel LAN (Local Area Network) adalah komponen vital yang berfungsi menghubungkan perangkat agar bisa saling berkomunikasi. Kabel ini umumnya menggunakan kabel twisted pair kategori Cat5, Cat5e, atau Cat6 yang berisi delapan kabel kecil dengan warna berbeda. Untuk bisa berfungsi dengan baik, kabel LAN harus dipasang dengan urutan warna tertentu sesuai standar internasional. Artikel ini akan membahas secara detail urutan warna kabel LAN, jenis standar yang digunakan, serta tutorial pemasangannya.
Mengenal Kabel LAN dan Fungsinya
Kabel LAN adalah media transmisi fisik yang digunakan untuk menghubungkan komputer, router, switch, dan perangkat jaringan lainnya. Kabel ini berbentuk kabel tembaga berpilin (twisted pair) yang mampu menghantarkan data dengan kecepatan tinggi.
Beberapa fungsi utama kabel LAN antara lain:
-
Menghubungkan perangkat ke jaringan lokal (LAN).
-
Menyalurkan data dengan stabil dan minim gangguan.
-
Menjadi jalur komunikasi antara komputer dan server.
-
Mendukung transfer data berkecepatan tinggi hingga gigabit, terutama pada kabel Cat5e dan Cat6.
Agar komunikasi data berjalan lancar, setiap inti kabel di dalam kabel LAN harus dipasang sesuai urutan warna standar internasional.

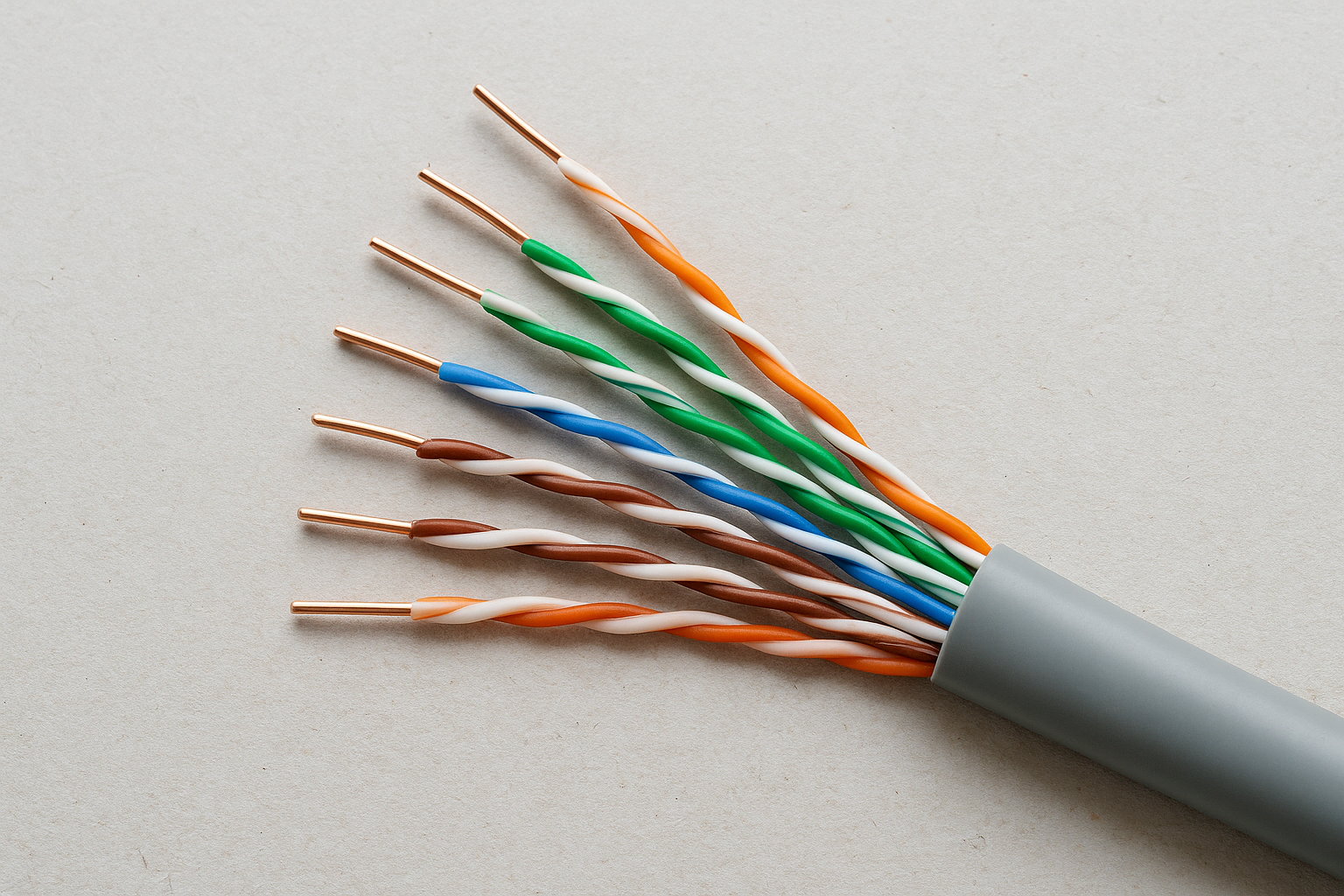

Standar Urutan Warna Kabel LAN
Ada dua standar internasional yang digunakan dalam pemasangan kabel LAN, yaitu TIA/EIA-568A dan TIA/EIA-568B. Keduanya memiliki urutan warna yang berbeda, tetapi secara fungsi tetap bisa bekerja dengan baik jika diterapkan dengan benar.
1. Urutan Warna Kabel LAN T568A
Urutan pin dari 1 hingga 8 untuk standar T568A adalah:
-
Putih Hijau
-
Hijau
-
Putih Oranye
-
Biru
-
Putih Biru
-
Oranye
-
Putih Coklat
-
Coklat
2. Urutan Warna Kabel LAN T568B
Urutan pin dari 1 hingga 8 untuk standar T568B adalah:
-
Putih Oranye
-
Oranye
-
Putih Hijau
-
Biru
-
Putih Biru
-
Hijau
-
Putih Coklat
-
Coklat
Kedua standar ini sama-sama umum digunakan. Namun, di Indonesia, standar T568B lebih banyak dipakai karena kompatibilitasnya yang luas.
Jenis Kabel LAN: Straight dan Crossover
Selain standar warna, penting juga memahami jenis susunan kabel berdasarkan fungsinya. Ada dua tipe utama, yaitu straight-through dan crossover.

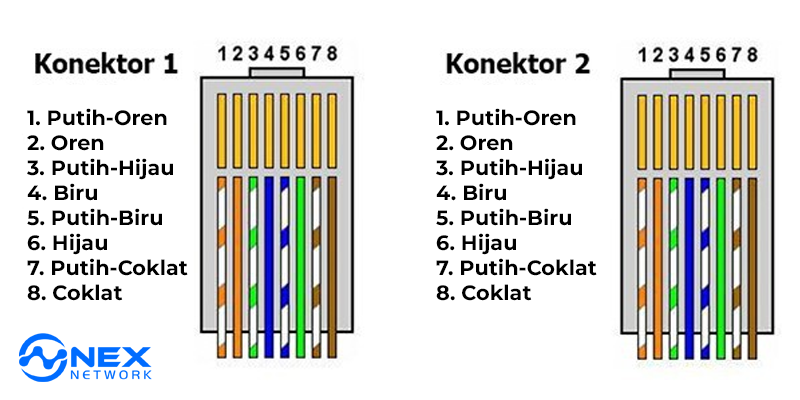

Kabel Straight-Through
-
Menggunakan susunan yang sama di kedua ujung kabel (misalnya T568B – T568B).
-
Fungsi: Menghubungkan perangkat berbeda, seperti komputer ke switch, komputer ke router, atau switch ke modem.
Kabel Crossover
-
Menggunakan susunan berbeda di kedua ujung kabel (misalnya T568A – T568B).
-
Fungsi: Menghubungkan perangkat sejenis, seperti komputer ke komputer atau switch ke switch (jika tidak mendukung auto-MDI/MDIX).
Tutorial Pasang Kabel LAN
Berikut langkah-langkah membuat kabel LAN dengan urutan warna yang benar:
1. Siapkan Peralatan
-
Kabel UTP (Cat5e atau Cat6).
-
Konektor RJ-45.
-
Crimping tool.
-
Kabel tester (opsional, untuk pengecekan).
-
Gunting kecil atau cutter.
2. Kupas Kabel
Kupas jaket luar kabel sekitar 2–3 cm hingga terlihat delapan kabel kecil berwarna di dalamnya.
3. Rapikan dan Urutkan Kabel
Luruskan kabel kecil lalu urutkan warnanya sesuai standar yang dipilih (T568A atau T568B). Pastikan posisi urutan warna sudah rapi.
4. Potong Kabel Sejajar
Potong ujung kabel agar panjang setiap kawat sama rata, sehingga mudah masuk ke dalam konektor RJ-45.
5. Masukkan ke Konektor RJ-45
Masukkan kabel ke konektor sesuai urutan pin. Pastikan semua kabel masuk penuh hingga mencapai ujung konektor.
6. Crimping
Gunakan crimping tool untuk menjepit konektor agar kabel terkunci dengan kuat.
7. Ulangi di Ujung Lain
Lakukan langkah yang sama pada ujung kabel lainnya sesuai jenis kabel (straight atau crossover).
8. Tes Kabel
Gunakan kabel tester untuk memastikan koneksi berfungsi. Jika tidak ada alat tester, bisa langsung dicoba dengan menghubungkan perangkat ke jaringan.
Kesalahan Umum dalam Pemasangan Kabel LAN
Beberapa kesalahan yang sering terjadi antara lain:
-
Urutan warna tidak sesuai standar, sehingga data tidak terkirim.
-
Kabel tidak masuk sempurna ke konektor RJ-45.
-
Penggunaan kabel berkualitas rendah yang mudah rusak.
-
Tidak menggunakan kabel tester sehingga sulit mendeteksi kesalahan.
Tips Memilih Kabel LAN
Agar jaringan lebih stabil, berikut tips dalam memilih kabel LAN:
-
Gunakan kabel dengan kategori minimal Cat5e untuk kecepatan hingga 1 Gbps.
-
Untuk kebutuhan lebih tinggi, gunakan Cat6 yang mendukung hingga 10 Gbps.
-
Pilih kabel dengan kualitas tembaga murni, bukan campuran.
-
Sesuaikan panjang kabel, maksimal 100 meter untuk performa optimal.
Kesimpulan
Urutan warna kabel LAN mengikuti standar internasional T568A dan T568B. Perbedaan keduanya hanya pada susunan warna, namun tetap mendukung fungsi yang sama. Dalam praktiknya, T568B lebih sering digunakan.
Memasang kabel LAN membutuhkan ketelitian, terutama dalam mengikuti urutan warna, memilih jenis kabel (straight atau crossover), dan menggunakan peralatan yang tepat. Dengan memahami standar urutan warna kabel LAN dan cara pemasangannya, Anda bisa membuat jaringan lebih stabil, rapi, dan sesuai kebutuhan.
